開關接觸類型分類

開關按接觸類型可分為a型觸點、b型觸點和c型觸點三種。接觸類型是指，“操作（按下）開關后，觸點閉合”這種操作狀況和觸點狀態之間的關系。需要根據用途來選擇合適接觸類型的開關。下面來簡單介紹一下關于各接觸類型的開關。

（1）a型觸點開關

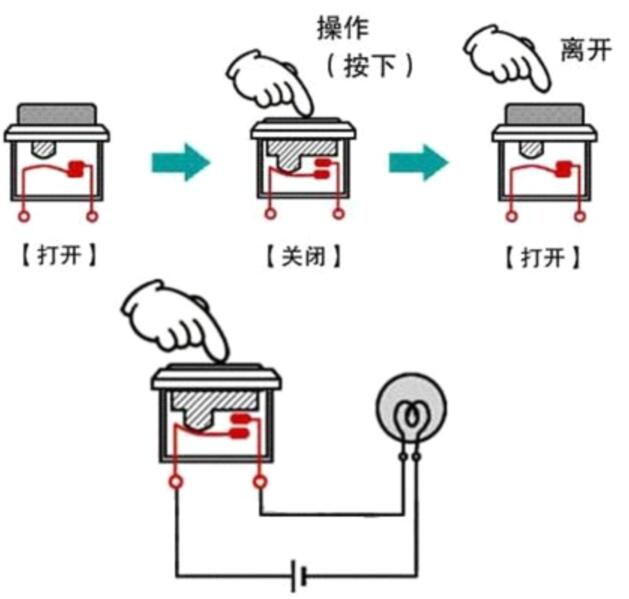

a型觸點開關是指，沒有按下開關時候，兩個接觸點處于斷開狀態，按下后變成導通狀態。想通過操作開關運轉負荷（電燈或馬達等通過與電路連接消耗電氣能源的設備）時，使用a型觸點開關。下面介紹的電路就使用了a型觸點開關，沒有按下開關時，燈是關著的，按下開關時燈被點亮（圖1）。


（2）b型觸點開關

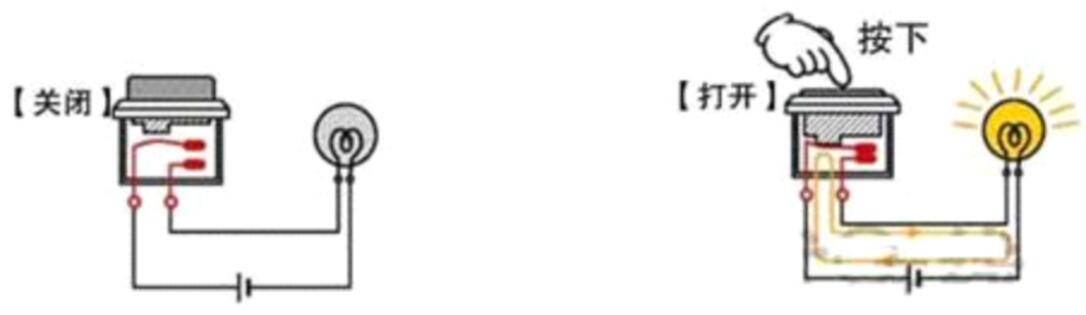

b型觸點是與a型觸點正好相反的接觸類型。沒有按下開關時，兩個觸點處于導通狀態，按下開關時變成斷開狀態。圖2的電路在沒有按下開關時，燈是亮著的，按下開關時燈被關閉。想通過操作開關停止負荷的運轉時使用b型觸點開關。

與a型觸點開關相反，按下開關時變成斷開狀態。

（3）c型觸點開關

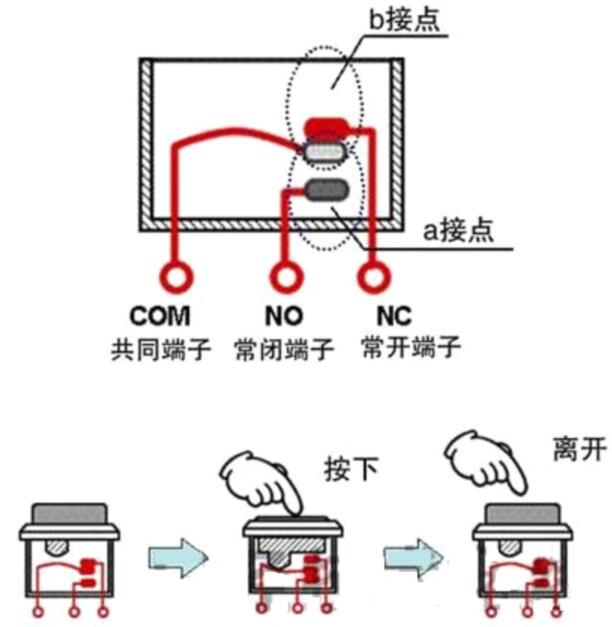

c型觸點開關是將a型觸點和b型觸點組合形成一個開關。c型觸點的端子有共同端子（COM）、常閉端子（NC）和常開端子（NO：）三種（圖3）。沒有按下開關時候，共同端子和常閉端子導通，按下開關時，共同端子和常開端子導通。c型觸點開關的用途是，利用開關操作切換兩個電路。

組合a型觸點和b型觸點的構造，可用于切換電路。
