防水防塵鍵盤開關

現有的鍵盤按鍵用的機械開關，一般為純機械結構，按動按鍵時靠金屬片接觸與否來控制電路接通與否，因金屬接觸片很容易氧化造成接觸不良，且其沒有防水、防塵功能，當內部進水或進塵后，加劇金屬接觸片的氧化，容易導致鍵盤短路或開路，導致按壓按鍵多次均沒反應或按壓按鍵一次卻多次反應，嚴重影響用戶操作或給用戶造成操作不便，降低產品品質而損毀品牌形象。

針對上述缺陷，為實現防水、防塵功能，需進行防水、防塵處理，但防水、防塵覆膜處理后金屬接觸片會被絕緣造成不導電，且開關的機械活動部份會被防水、防塵處理的覆膜粘死而失去活動功能，導致無法進行按壓。輕觸開關廠家英尚微電子針對上述問題研發的新型防水防塵鍵盤開關。滿足用戶的需求。并提供樣品測試及產品應用解決方案等支持。

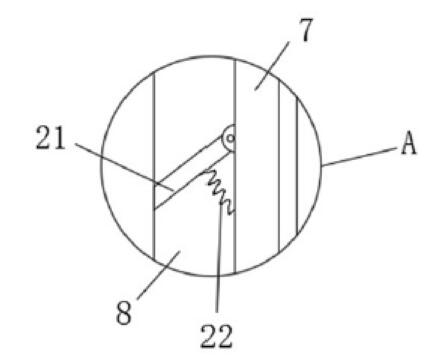

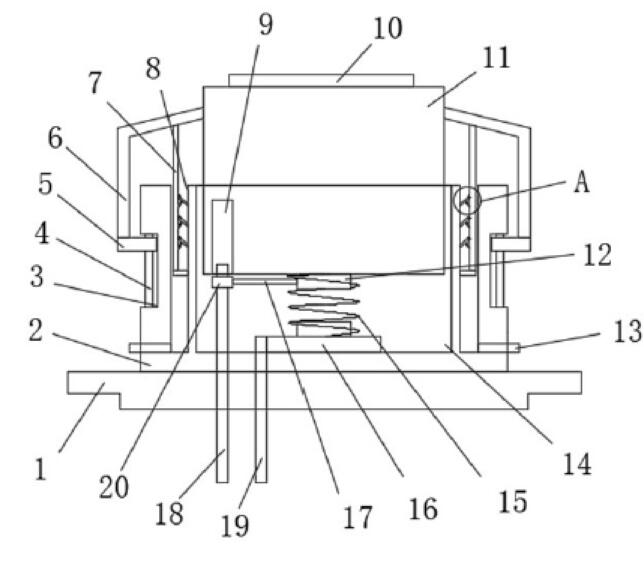

新型鍵盤開關的目的是為了解決現有技術中存在的缺點，而提出的防水防塵鍵盤開關，使用時通過底座將該開關安裝于鍵盤上，將第一插針和第二插針分別焊接在鍵盤的PCB上，通過手指按壓、松開按壓塊，使第一接觸片和第二接觸片接觸、分離，實現鍵盤輸入的功能，披水板可第一步阻止水進入開關內部，萬一水進入隔水槽，可通過排水管將水排出，隔水板可防止水進入開關內部，刮塵板可將隔水槽側壁上的灰塵刮下，避免灰塵進入開關內部。按壓塊的上端設有橡膠墊。隔水板位于隔水槽內的一端設有防塵網，橡膠墊的表面設有防滑紋。排水管內填充有海綿。本實用新型結構簡單、操作便捷，實現鍵盤開關的防水和防塵功能，值得推廣。
