?自鎖金屬開關按鈕

現同類產品技術中所設計的金屬按鈕存在結構復雜、齒輪鎖零件繁多、裝配難度系數大、生產工序繁多、生產工藝難度系數較高、生產成本高、生產效率低、生產質量難以控制、自鎖穩定性差、負載能力差、防水性能低等諸多缺陷。如何提供一種自鎖功能高的金屬開關按鈕？

自鎖金屬開關按鈕，改變了傳統齒輪鎖的自鎖方式，采用桃心鎖結構，并與微動開關總成配合使用，不僅結構簡單、提高了整個結構的負載能力以及自鎖功能，而且操作方便，更具有實用性。

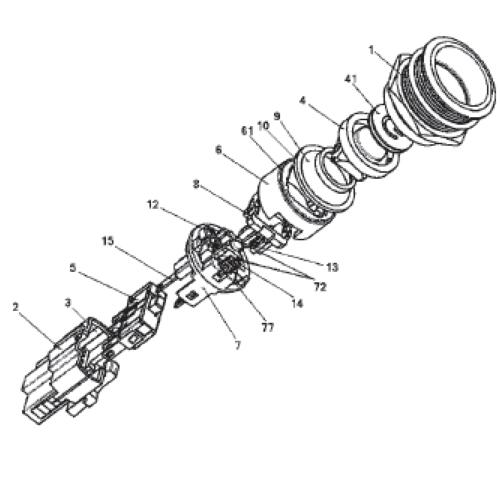

自鎖金屬開關按鈕，包括：外殼；與外殼連接的插座；外殼與插座的內部形成了空腔；位于空腔內的透光罩；還包括：依次與透光罩連接的自鎖機構和微動開關總成；自鎖機構是由襯套、與襯套扣合的基座、以及位于襯套與基座之間的桃心鎖構成的；其中安裝于透光罩一側的密封圈；設置于密封圈末端的凸筋；襯套的頂端設置有凹槽；凸筋位于凹槽內部；位于襯套底端的襯套槽和限位臺階；桃心鎖是由桃心鎖掛臺、以及位于桃心鎖底端的導向槽和定位槽構成的；安裝于定位槽上的推動片；設置于基座頂端的電阻槽、導向筋、LED定位槽、彈性片定位槽、凸臺、LED燈引腳孔和鎖鉤；位于基座底端的基座孔；安裝于電阻槽內部的降壓電阻；位于LED定位槽內的LED燈；通過彈性片定位槽固定的彈性片；通過LED燈引腳孔定位的LED燈引腳；鎖鉤與桃心鎖掛臺連接。

自鎖金屬開關按鈕，首先自鎖金屬開關按鈕改變了傳統在密封圈底部采用膠水黏合金屬墊片的做法，通過在密封圈末端設置凸筋，并且凸筋放置于凹槽內，由外殼臺階將凸筋壓住形成了密封的效果，提高了自鎖金屬開關按鈕的密封性；其次基座上設置有LED定位槽，將LED燈焊接到LED燈定位槽，不易造成LED燈偏斜，從而解決了發光不均勻的現象；最后將LED燈引腳插入LED燈引腳孔，在安裝的過程中是將LED燈引腳的一端與降壓電阻進行焊接，與其開關的線路形成一路，整個過程減少了裝配工序，安裝方便，提高了工作效率。自鎖金屬開關按鈕不僅結構簡單、防水性能好、密封性優異，而且可靠性高、穩定性強、安全系數高。


輕觸開關插座行業迅速發展并日漸走向市場細分的今天，各類高端產品品牌正變得越來越多，它們大多外觀時尚抑或功能先進。英尚微電子但作為中高端開關插座輕觸開關的制造供應商，專業從事中高端開關插座輕觸開關等系列產品研發，產品線相對齊全、產品種類十分豐富。


本文關鍵詞：自鎖金屬開關按鈕
