輕觸開關電路原理

日常生活中常見的輕觸開關主要是由嵌件、基座、彈片、按鈕、蓋板組成其中防水類輕觸開關在彈片上加一層聚酰亞胺薄膜所組成的，輕觸開關有接觸電阻荷小、精確的操作力誤差、規格多樣化等方面的優勢，在電子設備及白色家電等方面得到廣泛的應用。因?yàn)檩p觸開關對環境的條件（施壓力小于2倍的彈力/環境溫濕度條件以及電氣性能）大型設備及高負荷的按鈕都使用導電橡膠或鍋?zhàn)虚_關五金彈片直接來代替，比如醫療器材、電視機遙控器等。 那么關于輕觸開關電路原理是怎樣的呢？下面由英尚微輕觸開關廠家介紹.

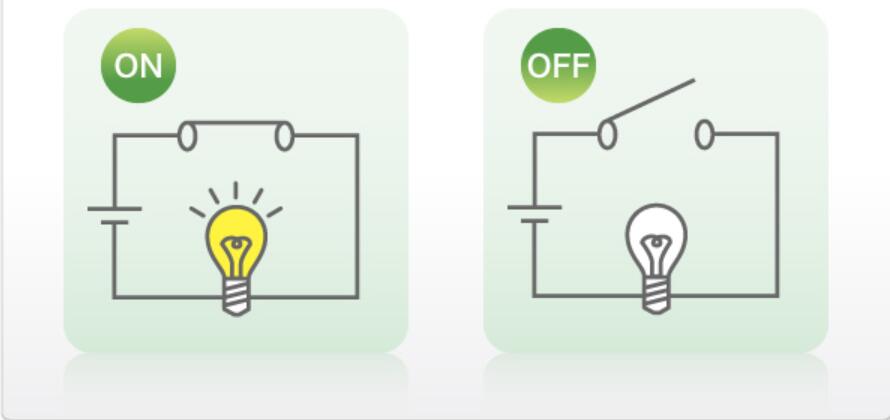

基本的輕觸式電子開關電路的原理，簡單來講就是：


輕觸開關電路的種類

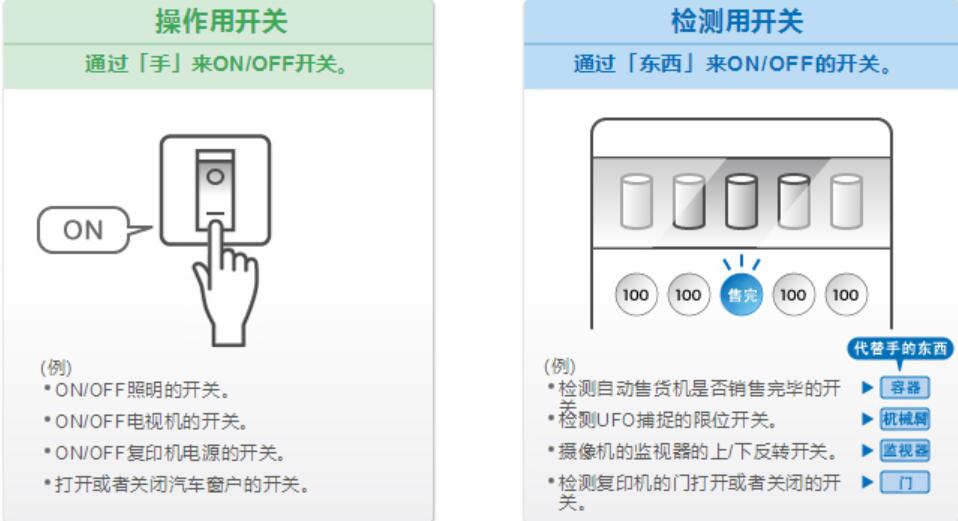

電子開關中大致可分為兩類：

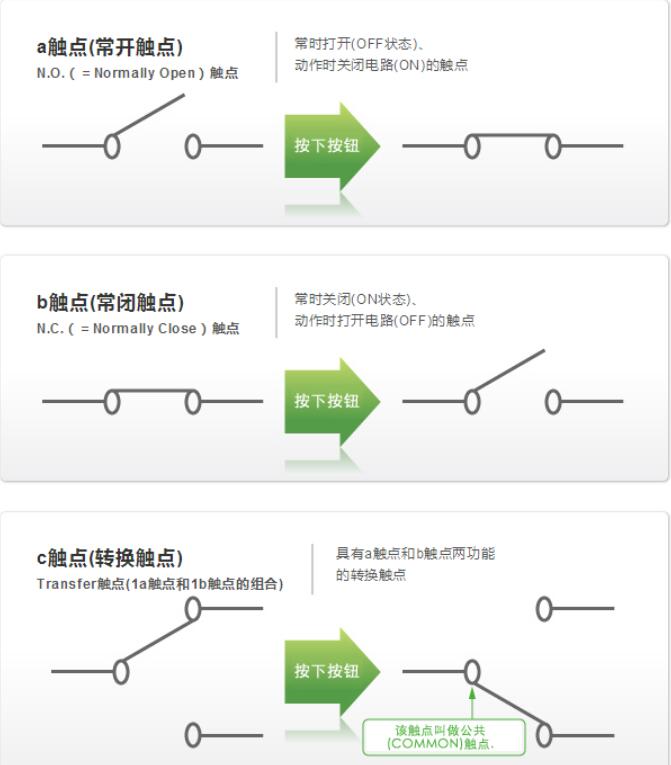

基本的輕觸開關電路構成


輕觸開關電路負載的種類

1.電阻負載
電阻負載是指僅電阻負載時的功率因數(cosφ =1)。開關的額定標記表示使用交流時的電流容量。

2.直流負載
直流負載的情況下，不同于交流，由于電流方向恒定，因此同一電壓的情況下，電弧的持續時間更長。

3.白熾燈負載
使燈點亮?xí)r，將開關置ON后，由于瞬間流過的沖擊電流是通常電流的10～15倍，因此可能會發生觸點的粘連，選擇開關時請考慮到該過渡電流。

4.感性負載

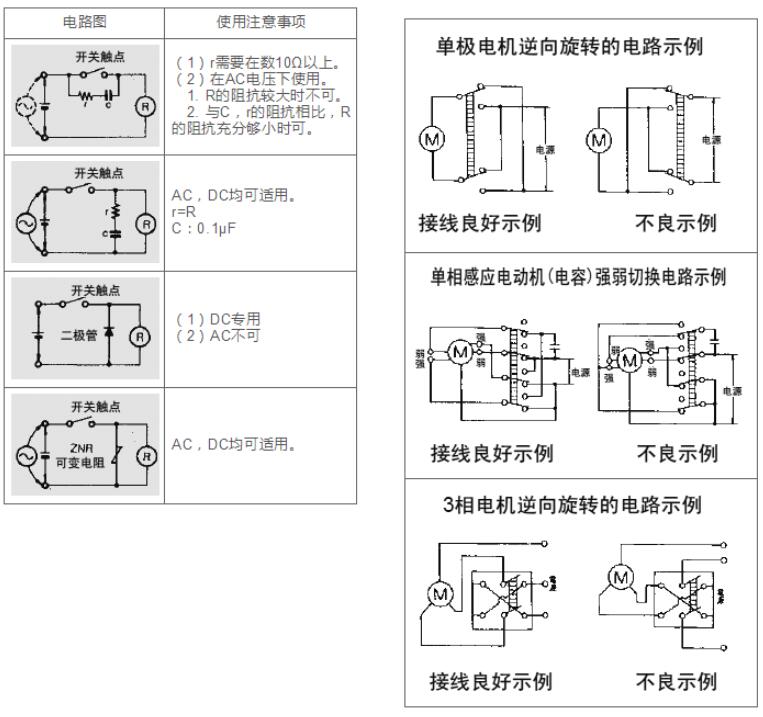

感性負載(繼電器、螺線管、蜂鳴器等)的情況下，會產生逆起電勢所引起的電弧，可能會引發觸點故障，因此建議插入適當?shù)幕鸹ㄏ娐?參照下圖)。


5.電機負載

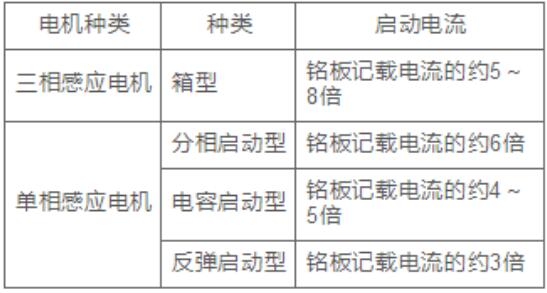

電機在啟動時，流過的啟動電流是通常電流的3～8倍，因此可能會發生觸點的粘連。因電機種類而異，但是流過的電流是公稱電流的數倍，因此選擇開關時請參考下表所示的值。另外，使電機逆向旋轉時，需要考慮到使用ON-OFF-ON開關時應避免產生相乘電流(啟動電流+逆起電流)。


旋轉過程中使其逆向旋轉的情況下，流過的電流是啟動電流的約2倍。另外，用于會發生過渡現象的負載時，如電機逆向旋轉操作、或者異極切換等，因時滯的影響，切換時的極間可能會發生電弧短路(電路短路)。使用時敬請注意。

6.電容負載
水銀燈、熒光燈及電容電路的電容負載的情況下，開關ON時，會流過非常大的沖擊電流，因此請使用實際負載測量其過渡值，確認是否在未超過額定電流的范圍內進行使用，利用實際負載確認后再進行使用。
