適合用于汽車電器控制的翹板開關

本篇文章電子開關廠家英尚微電子要介紹的是一種用于汽車電器控制的翹板開關，屬于汽車電器控制技術領域。目前使用的汽車電器用翹板開關，采用的是固定式擺塊組件，滑動摩擦式結構，在工作過程中摩擦和損耗較大，導致產品的工作壽命低。為了克服現有汽車電器用翹板開關產品工作壽命低的不足，提供的是一種采用滑輪式單、雙輪式擺塊組件的翹板開關。

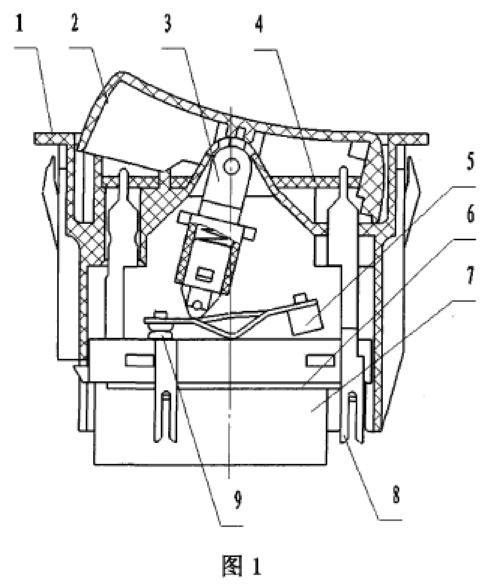

本發明解決其技術問題所采用的技術方案是:該翹板開關包括端座、端座裝在外殼內;定觸點部件、插腳安裝在端座上;焊接框采用卡槽式裝入端座內;動片組件裝在定觸點部件上;線路板組件安裝在外殼內的定位臺上;按鈕組件安裝在線路板組件上，與擺塊組件、外殼連接;擺塊組件上部以鉤扣方式與外殼連接，擺塊組件下部與動片組件上的動片接觸。

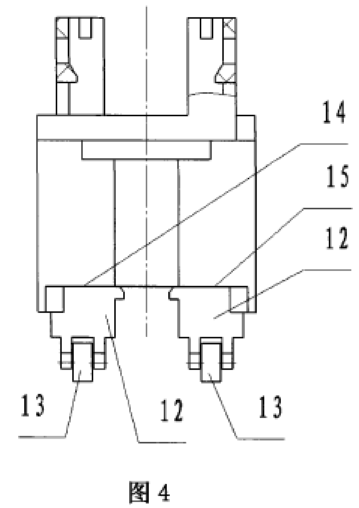

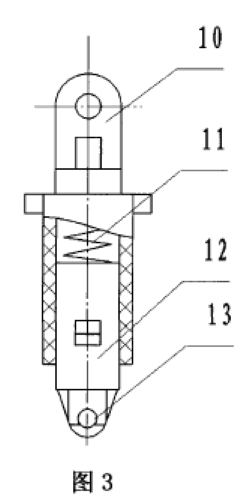

擺塊組件由擺塊、滑輪體、滑輪和彈簧組成，滑輪裝入滑輪體卡箍連接，彈簧裝入滑輪體，將已裝彈簧、滑輪的滑輪體卡入擺塊中。擺塊組件下部的滑輪體為1-2個。

該翹板開關為滑輪式單、雙輪式擺塊組件，采用滾動摩擦，在工作過程中減少了摩擦和損耗，大大提高了產品的工作壽命。

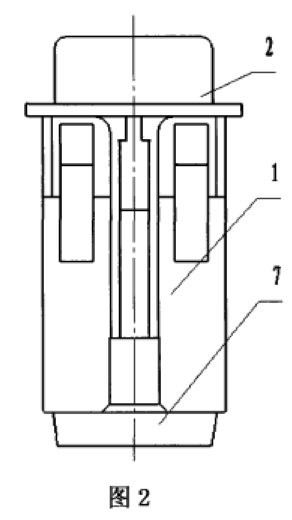

附圖說明
下面結合附圖和實施例對本實用新型進一步說明。
